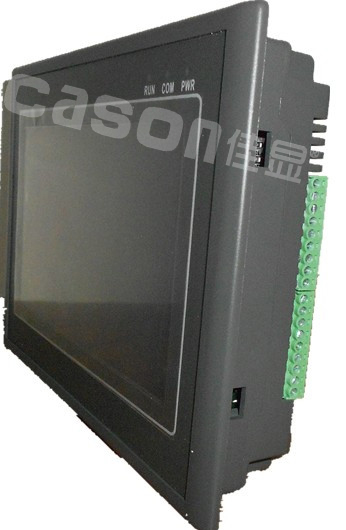

IPC-7000PAC
★ 4.3寸、7寸、10寸屏幕
★ PLC与触摸屏的完美结合
★ 基于开放式windows CE系统，支持外接USB设备
★ 内置嵌入式组态王软件
★ 通过串口、以太网、USB支持运行数据下载★ 拥有数百种工业控制设备的通讯驱动
- 产品介绍
- 产品规格
- 订购信息
- 驱动程序

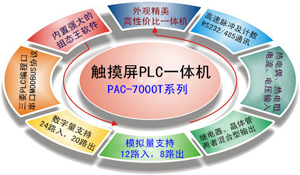

高性价比的“一体化”控制器
TPC-7000系列PAC（可编程人机界面控制器）是目前最新型的控制性产品，显示屏尺寸覆盖4.3寸、7寸、10寸。其成本将大大低于传统控制方案中PLC与人机界面的组合使用，且功能突显出更加强大，支持数百种工业终端设备、方便快捷的实时\历史数据报表、形式多样的趋势曲线以及友好的图形界面。它将传统的控制器、图形界面软件、I/O和各种通讯端口集成到一起，成为一个一体化单元。是一款功能强大，可信赖的可编程触摸屏控制器产品。
国内首款使用“组态王软件”平台的PAC
TPC-7000
系列PAC非常完美的融合了先进的“组态王”软件平台为作其图形界面控制软件，相比现行的人机界面中的图形软件，可以通过多种协轻松地与数百种设备进行数据交换。只需要简单几步设置数据的历史存储、查询、报警、曲线设置等，并最大支持32G的外部移动存储设备。

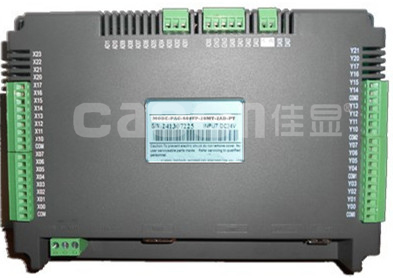

内置I/O控制接口及多种通讯方式
TPC-7000
系列PAC可根据不同尺寸选择不等数量的I/O通道，所有系列都可以集成I/O，包括开关量、模拟量。对于机械设备控制的要求，高速I/O还可以提供高达100K的高速计数，频率测量以及多通道的高速脉冲。功能强大的PAC为用户提供了万能的模拟量I/O输入类型，如：0-20mA，4-20mA，0-10V，热电偶，热电阻等信号的高精度输入的过程控制。
TPC-7000
系列可采用多种通讯协议与各类设备之间通讯，其内置的上位软件监控软件可通过RS-232/422/485，MODBUS，GPRS，DTU等方式实现数据的采集与发送。自带的USB的接口方便大容量数据的存储
机体结构
材料：坚固朔料前面板达到NEMA IP65防护等级，钣金箱体结构
安装：支持面板嵌入/壁挂/VESA悬臂等多种安装方式
面板颜色：面板工程朔料后盖黑色（细砂纹、亚光）
电 源
电源：直流24V 18W输入,可选配220VAC转24VDC电源适配器或9-36V宽压输入
系统参数
CPU:ARM工业级处理器
存储器：128M,USB：最大支持32G
内存：64M
以太网：最多支持1个RJ-45接口
程序下载：网络下载及USB安装
通讯端口：COM1、COM2支持RS232/RS485
操作系统：Windows CE, 内置组态王嵌入版
液晶显示屏
尺寸/类型：7＂XGA TFT LCD
分辩率：800×480
最大色彩：16.2M
显示面积：304×228mm
反应时间：16ms
背光：WLED
背光MTBF：50,000小时
亮度：350cd/m²
对比度：600：1
点阵：0.297×0.297
最大视角：(H)160/(V)135
触摸屏
尺寸/类型：7＂四线精准电阻式
分辨率：4096 x 4096
触摸响应时间：<8ms
表面硬度：3H
点击寿命：250克力度，1000万次
笔划寿命：250克力度，100万次
透光率：85%以上
环境参数
工作温度：-20~70℃
存储温度：-20~80℃
相对温度：10~95%@40℃（无凝结）
振动：50~500Hz,1.5G,0.15mm峰峰值
冲击：10G/peak（11ms sec）
TPC-430PAC:4.3"TFT LCD/ 嵌入式低功耗ARM CPU，主频400MHz /1*LAN/2*USB/2*RS232//VGA/
TPC-070PAC:7"TFT LCD/ 嵌入式低功耗ARM CPU，主频400MHz/1*LAN/2*USB/2*RS232//VGA/
TPC-102PAC:102"TFT LCD/ 嵌入式低功耗ARM CPU，主频400MHz/1*LAN/2*USB/2*RS232//VGA/
PFD018W: AC220输入，DC24V输出的电源适配器
