嵌入式
-
-

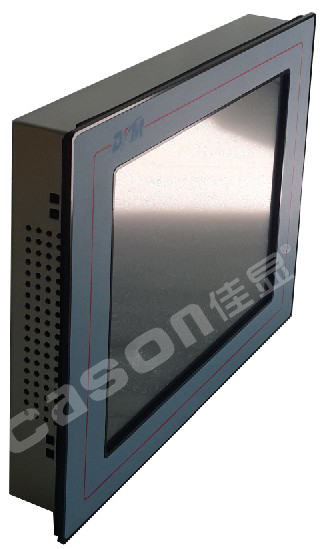

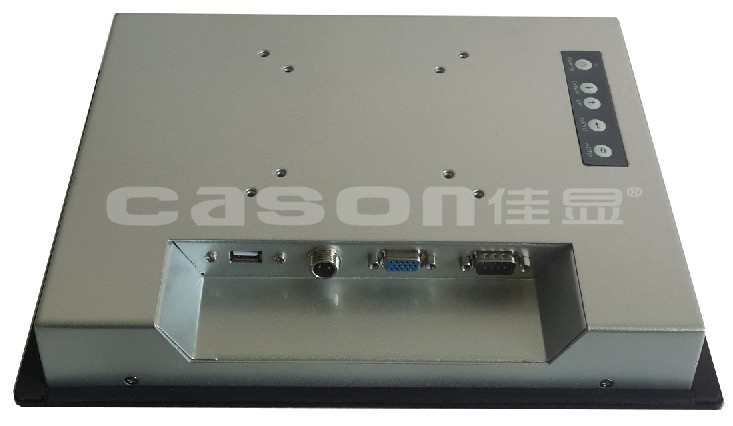

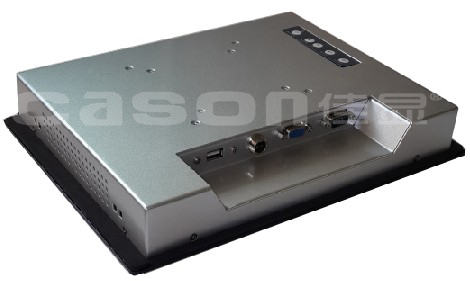

IPM-104EM
★ 10.4＂TFT LCD，分辩率1024×768/800×600，亮度300 cd/㎡
★ 宽视角，背光长达50000小时工作寿命
★ 支持VGA/DVI/AV多种信号输入
★ 精密电阻式触摸屏,支持COM和USB通讯接口
★ 铝面板和钣金箱体结构，面板嵌入式和标准VESA安装
★ 直流12V电源输入，标配AC220V转DC12V电源适配器
- 产品介绍
- 产品规格
- 订购信息
- 驱动程序
IPM-E系列是嵌入式超薄型工业平板显示器，可选5.6"到19"多种尺寸的液晶显示屏， 50000小时长寿命LED背光，支持多种信号输入接口，包括VGA和Video，特殊需求可增加DVI接口；前/后面板OSD控制按键帮助用户针对不同的应用环境，将液晶显示屏幕调整到最佳状态；支持直流12V电源输入，特殊需求支持直流9~36V宽电压输入，电源接口采用紧固型航空插头，防止使用过程中意外脱落；触控屏幕采用高温五线电阻式及高精度四线电阻式，具有灵敏度高、防尘、防水、防油污、带手套亦可正常操作的优点，触控屏幕可灵活选择串口、USB端口与主机进行通讯。
IPM-E系列支持面板嵌入式安装，只需4颗拉钩拧紧即可完成，安装和维护非常简便；透过VESA安装孔（视频电子标准协会平板显示器的物理安装界面）可构成壁挂、支架和旋臂等多种安装方式；前面板符合NEMA/IP65防水防尘标准，杜绝安装在控制柜时因现场飞溅的水滴和水蒸汽进入主机，影响设备运行；高强度全钣金箱体结构，使其能够适应工业现场恶劣的工作环境，适用于工厂自动化、机械制造、数控设备、纺织设备、通讯网络、电力、交通等工业场合。
IPM-E系列兼容Win7、Win8、Windows®XP、Windows®XP Embedded、Windows®2000、Windows®98、Windows®CE Embedded以及Linux等主流操作系统和嵌入式操作系统。
机体结构
材料：高强度铝面板达到IP65防护等级，全钢型箱体结构
安装：嵌入式面板和VESA壁挂式兼容
开关和指示：前/后面板开关、指示灯和OSD调节按键
信号输入：支持VGA/VEDIO多种信号输入
触摸屏通讯接口：RS232、USB端口（可选）
机身颜色：面板黑色氧化拉丝，后盖银色漆（细砂纹、亚光）
总体尺寸：290×220×43 mm(宽×高×深)
箱体尺寸：264×210×39 mm(宽×高×深)
开孔尺寸：266×212 mm(宽×高)
电 源
电源：直流12V电压输入,可选配220VAC转12VDC电源适配器或9-36V宽压输入
液晶显示屏
尺寸/类型：10.4＂XGA TFT LCD
分辩率：1024×768/800*600
最大色彩：16M
显示面积：211.2×166.6mm
反应时间：16ms
背光：LED
背光MTBF：50,000小时
亮度：300cd/m²
对比度：300：1
点阵：0.297×0.297
可视角度：(H)160/(V)180
触摸屏
尺寸/类型：10.4＂高温五线模拟电阻式
分辨率：4096 x 4096
触摸响应时间：<5ms
表面硬度：3H
点击寿命：250克力度，3500万次
笔划寿命：250克力度，500万次
透光率：85%以上
环境参数
工作温度：0~70℃
存储温度：-20~80℃
相对温度：10~95%@40℃（无凝结）
振动：50~500Hz,1.5G,0.15mm峰峰值
冲击：10G/peak（11ms sec）
IPM-104EMT-C:10.4"TFT LCD/分辨率1024x768(800x600)/VGA/电阻式触摸屏/COM通讯接口
IPM-104EMT-U:10.4"TFT LCD/分辨率1024x768(800x600)/VGA/电阻式触摸屏/USB通讯接口
IPM-104EM:10.4"TFT LCD/分辨率1024x768(800x600)/VGA/钢化玻璃
IPM-104EM-AV:10.4"TFT LCD/分辨率1024x768(800x600)/VGA//Vedio/钢化玻璃
