液晶屏及模组
-
-
三菱工业液晶屏
★ 12.1＂TFT LCD，分辩率1024×768，亮度1000 cd/㎡
★ 对比度:600:1
★ 信口接口:LVDS
★ 显示模式:TN 常白显示 透射式
★ 可视角度:85/85/60/80(左/右/上/下)
★ 工作温度:-30~80
- 产品介绍
- 产品规格
- 订购信息
- 驱动程序
| 三菱工业液晶屏系列----技术参数 | ||||||||
| 尺 寸 | 型 号 | 接 口 | 亮 度(cd/㎡) | 对比度 | 视 角(CR>10) | 分辨率 | 色彩 | 工作温度 |
| 4.3 | AA043MA01 | TTL | 200 | 300:01:00 | (V)65/45 | 800×480 | 262K | －20℃～70℃ |
| (LED ) | (H)65/65 | |||||||
| 5 | AA050ME01 | TTL | 420 | 450:01:00 | (V)65/45 | 800×480 | 262K | －20℃～70℃ |
| (LED ) | (H)65/65 | |||||||
| AA050MC01 | TTL | 300 | 600:01:00 | (V)85/85 | 800×480 | 262K | －20℃～70℃ | |
| (LED ) | (H)85/85 | |||||||
| 5.7 | AA057VF02 | TTL | 400 | 700:01:00 | (V)80/60 (H)80/80 | 640×480 | 262K | －30℃～80℃ |
| (LED ) | ||||||||
| AA057VG02 | TTL | 250 | 200:01:00 | (V)80/60 (H)80/80 | 640×480 | 262K | －30℃～80℃ | |
| (LED ,T.F) | ||||||||
| AA057VD01 | TTL | 200 | 150:01:00 | (V)45/80 (H)80/80 | 640×480 | 262K | －30℃～80℃ | |
| (LED ) | ||||||||
| 6.5 | AA065VB02 | TTL | 600 | 700:01:00 | (V)50/60 | 640×480 | 262K | －20℃～70℃ |
| (H)70/70 | ||||||||
| AA065VD01 | TTL | 700 | 600:01:00 | (V)80/60 (H)80/80 | 640×480 | 262K | －30℃～80℃ | |
| (LED) | ||||||||
| AA065VD03 | TTL | 700 | 600:01:00 | (V)80/60 (H)80/80 | 640×480 | 262K | －30℃～80℃ | |
| (LED) | ||||||||

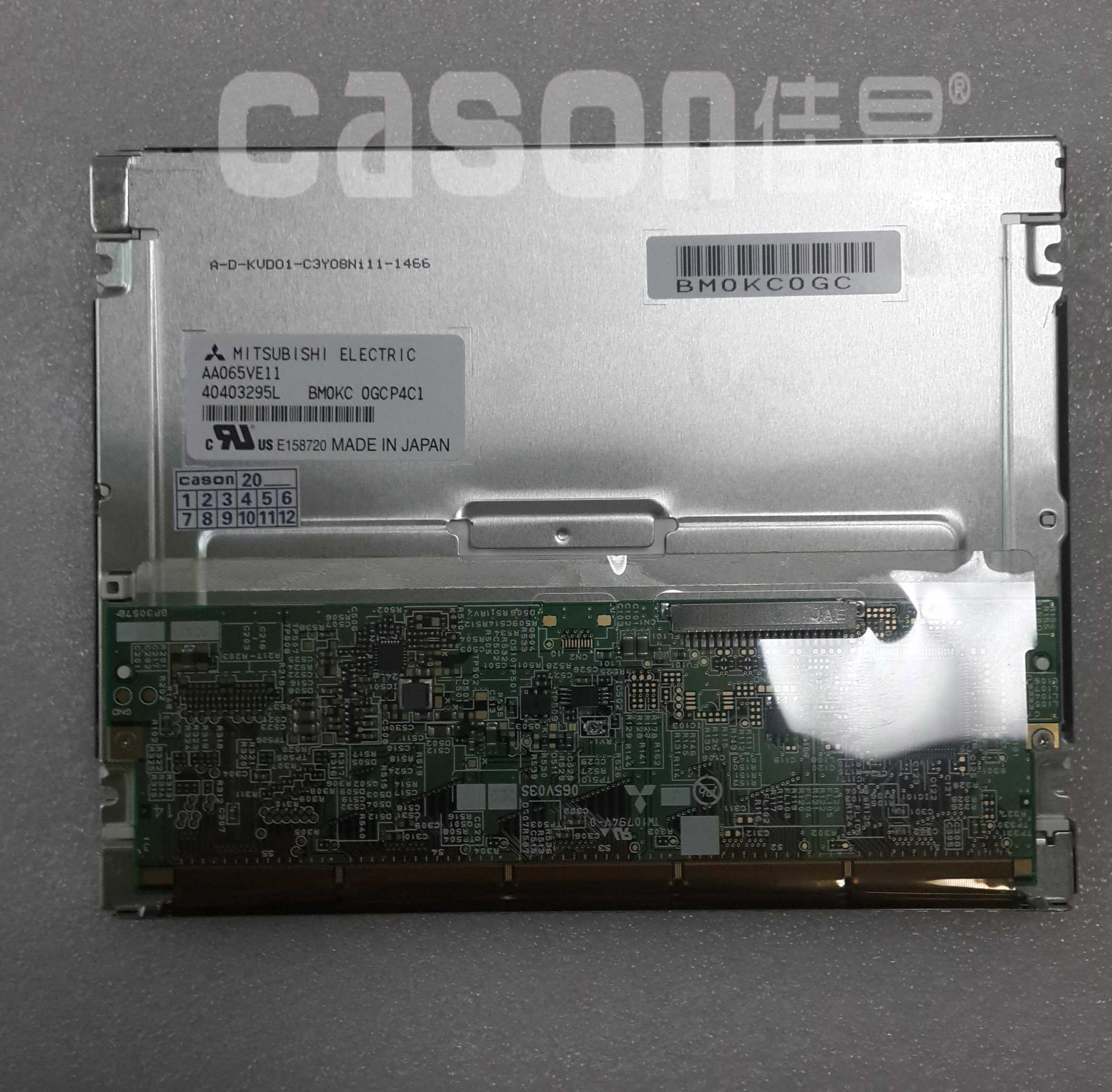

| AA065VE01 | LVDS | 700 | 600:01:00 | (V)80/60 (H)80/80 | 640×480 | 262K | －30℃～80 | |
| (LED) | ||||||||
| 8.4 | AA084VC04 | TTL | 480 | 600:01:00 | (V)50/60 | 640×480 | 262K | －20℃～70℃ |
| (H)65/65 | ||||||||
| AA084VF01 | TTL | 480 | 600:01:00 | (V)80/60 | 640×480 | 262K | －30℃～80℃ | |
| (H)80/80 | ||||||||
| AA084SA01 | LVDS | 400 | 500:01:00 | (V)65/65 | 800×600 | 262K/ | －20℃～70℃ | |
| (H)80/80 | 16.7M | |||||||
| AA084XA03 | LVDS | 300 | 400:01:00 | (V)60/50 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)65/65 | 16.7M | |||||||
| AA084VE01 | TTL | 200 | 200:01:00 | (V)50/70 | 640×480 | 262K | －30℃～80℃ | |
| （T.F） | (H)80/80 | |||||||
| AA084VG01 | TTL | 800 | 600:01:00 | (V)80/60 (H)80/80 | 640×480 | 262K | －30℃～80℃ | |
| （LED） | ||||||||
| AA084SB01 | LVDS | 600 | 600:01:00 | (V)80/60 (H)80/80 | 800×600 | 262K/ | －30℃～80℃ | |
| （LED） | 16.7M | |||||||
| AA084XB01 | LVDS | 500 | 600:01:00 | (V)80/60 (H)80/80 | 1024×768 | 262K/ | －30℃～80℃ | |
| （LED） | 16.7M | |||||||
| 10.4 | AA104VC02 | TTL | 430 | 500:01:00 | (V)65/45 (H)65/65 | 640×480 | 262K | －20℃～70℃ |
| AA104SG01 | LVDS | 400 | 500:01:00 | (V)50/60 (H)70/70 | 800×600 | 262K/ | －20℃～70℃ | |
| 16.7M | ||||||||
| AA104SG02 | LVDS | 400 | 600:01:00 | (V)65/50 (H)65/65 | 800×600 | 262K/ | －20℃～70℃ | |
| 16.7M | ||||||||
| AA104XA02 | LVDS | 400 | 600:01:00 | (V)65/65 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)80/80 | 16.7M | |||||||
| AA104VF02 | TTL | 1500 | 700:01:00 | (V)65/65 | 640×480 | 262K/ | －20℃～70℃ | |
| (H)70/70 | 16.7M | |||||||
| AA104VH02 | TTL | 800 | 600:01:00 | (V)65/65 | 640×480 | 262K/ | －20℃～70℃ | |
| (LED) | (H)70/70 | 16.7M | ||||||
| AA104SH02 | LVDS | 700 | 700:01:00 | (V)60/80 | 800×600 | 262K/ | －30℃～80℃ | |
| (LED) | (H)80/80 | 16.7M | ||||||
| AA104XD02 | LVDS | 600 | 700:01:00 | (V)65/65 | 1024×768 | 262K/ | －30℃～80℃ | |
| (LED) | (H)80/80 | 16.7M | ||||||
| AA104XD12 | LVDS | 1000 | 700:01:00 | (V)65/65 | 1024×768 | 262K/ | －30℃～80℃ | |
| (LED) | (H)80/80 | 16.7M | ||||||
| 12.1 | AC121SA01 | LVDS | 450 | 800:01:00 | (V)60/80 | 800×600 | 262K/ | －30℃～80℃ |
| (LED) | (H)80/80 | 16.7M | ||||||
| AA121SL11 | TTL | 400 | 600:01:00 | (V)70/80 | 800×600 | 262K/ | －30℃～80℃ | |
| (H)80/80 | 16.7M | |||||||
| AA121SN02 | LVDS | 1000 | 700:01:00 | (V)45/75 | 800×600 | 262K/ | －30℃～80℃ | |
| (H)60/60 | 16.7M | |||||||
| AA121SM2 | LVDS | 400 | 500:01:00 | (V)45/75 | 800×600 | 262K/ | －30℃～80℃ | |
| （LED） | (H)60/60 | 16.7M | ||||||
| AA121XK01 | LVDS | 500 | 600:01:00 | (V)60/80 | 1024×768 | 262K/ | －30℃～80℃ | |
| （LED） | (H)80/80 | 16.7M | ||||||
| AA121XK02 | LVDS | 500 | 600:01:00 | (V)60/80 | 1024×768 | 262K/ | －30℃～80℃ | |
| （LED） | (H)80/80 | 16.7M | ||||||
| AA121XK04 | LVDS | 420 | 550:01:00 | (V)60/80 | 1024×768 | 262K/ | －30℃～80℃ | |
| （LED） | (H)80/80 | 16.7M | ||||||
| AA121XL01 | LVDS | 1000 | 600:01:00 | (V)60/80 | 1024×768 | 262K/ | －30℃～80℃ | |
| （LED） | (H)80/80 | 16.7M | ||||||
| AA121XH03 | LVDS | 320 | 550:01:00 | (V)45/75 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)65/65 | 16.7M | |||||||
| AA121XJ01 | LVDS | 1000 | 600:01:00 | (V)45/75 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)65/65 | 16.7M | |||||||
| AA121XJ02 | LVDS | 1000 | 700:01:00 | (V)45/75 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)60/60 | 16.7M | |||||||
| 15 | AA150XN01 | LVDS | 350 | 450:01:00 | (V)50/60 | 1024×768 | 262K/ | －20℃～70℃ |
| (H)75/75 | 16.7M | |||||||
| AA150XN02 | LVDS | 450 | 450:01:00 | (V)50/60 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)75/75 | 16.7M | |||||||
| AA150XN08 | LVDS | 800 | 600:01:00 | (V)50/60 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)75/75 | 16.7M | |||||||
| AA150XR01 | LVDS | 1500 | 700:01:00 | (V)50/60 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)70/70 | 16.7M | |||||||
| AA150XT01 | LVDS | 800 | 800:01:00 | (V)80/60 | 1024×768 | 262K/ | －30℃～80℃ | |
| (LED) | (H)80/80 | 16.7M | ||||||
| AA150XT11 | LVDS | 1500 | 800:01:00 | (V)80/60 | 1024×768 | 262K/ | －30℃～80℃ | |
| (LED) | (H)80/80 | 16.7M | ||||||
| AA150XS01 | LVDS | 350 | 1000:01:00 | (V)8585 | 1024×768 | 262K/ | －30℃～80℃ | |
| (LED) | (H)85/85 | 16.7M | ||||||
| AA150XS11 | LVDS | 1100 | 1000:01:00 | V)8585 | 1024×768 | 262K/ | －30℃～80℃ | |
| (LED) | (H)85/85 | 16.7M | ||||||
| AC150XP01 | LVDS | 300 | 700:01:00 | (V)70/70 | 1024×768 | 262K/ | －20℃～70℃ | |
| (H)75/75 | 16.7M | |||||||
| 17 | AA170EB01 | LVDS | 550 | 800:01:00 | (V)80/60 (H)80/80 | 1280×1024 | 262K/ | －20℃～70℃ |
| 16.7M | ||||||||
| 17.5 | AA175TB01 | LVDS | 400 | 500:01:00 | (V)50/60 | 1280×768 | 262K/ | －20℃～70℃ |
| (H)75/75 | 16.7M | |||||||

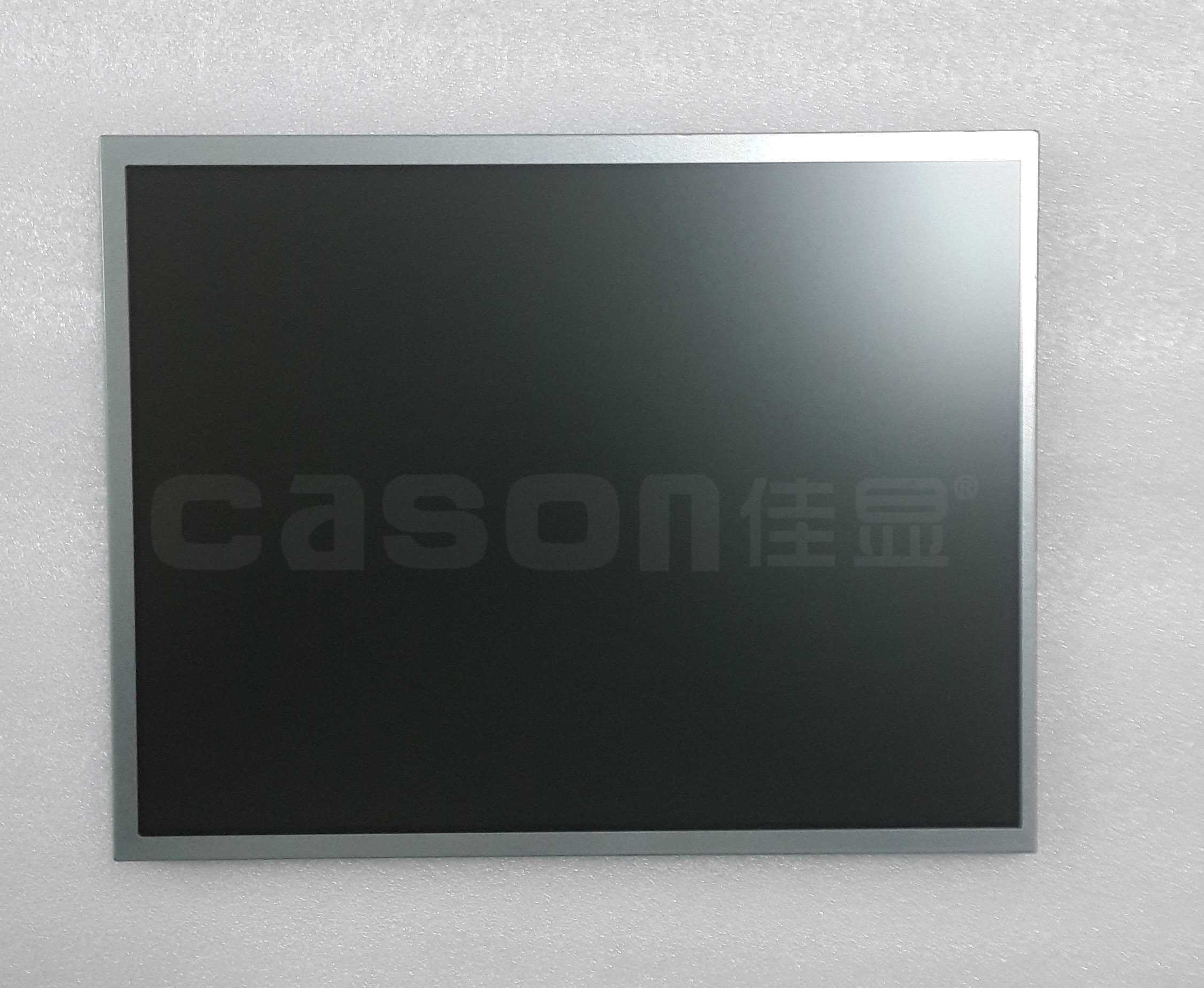

型号 AA121XL01
分辨力 1024 x 768
点距 0.080 x 0.240（mm）
可视范围 249.0 x 187.5 (mm) (横*竖)
视角 R/L/U/D 85/85/60/80 (Deg)
点阵排布 R.G.B. Vertical Stripe
信号接口 LVDS
亮度 1000 (cd/m2)
对比度 600:1
外观尺寸 260.5x 203.0 (mm) (横*竖)
背光模式 LCD
响应时间 6/19 （ms）
作业温度 -30-80 (℃)
保存温度 -30-80 (℃)
